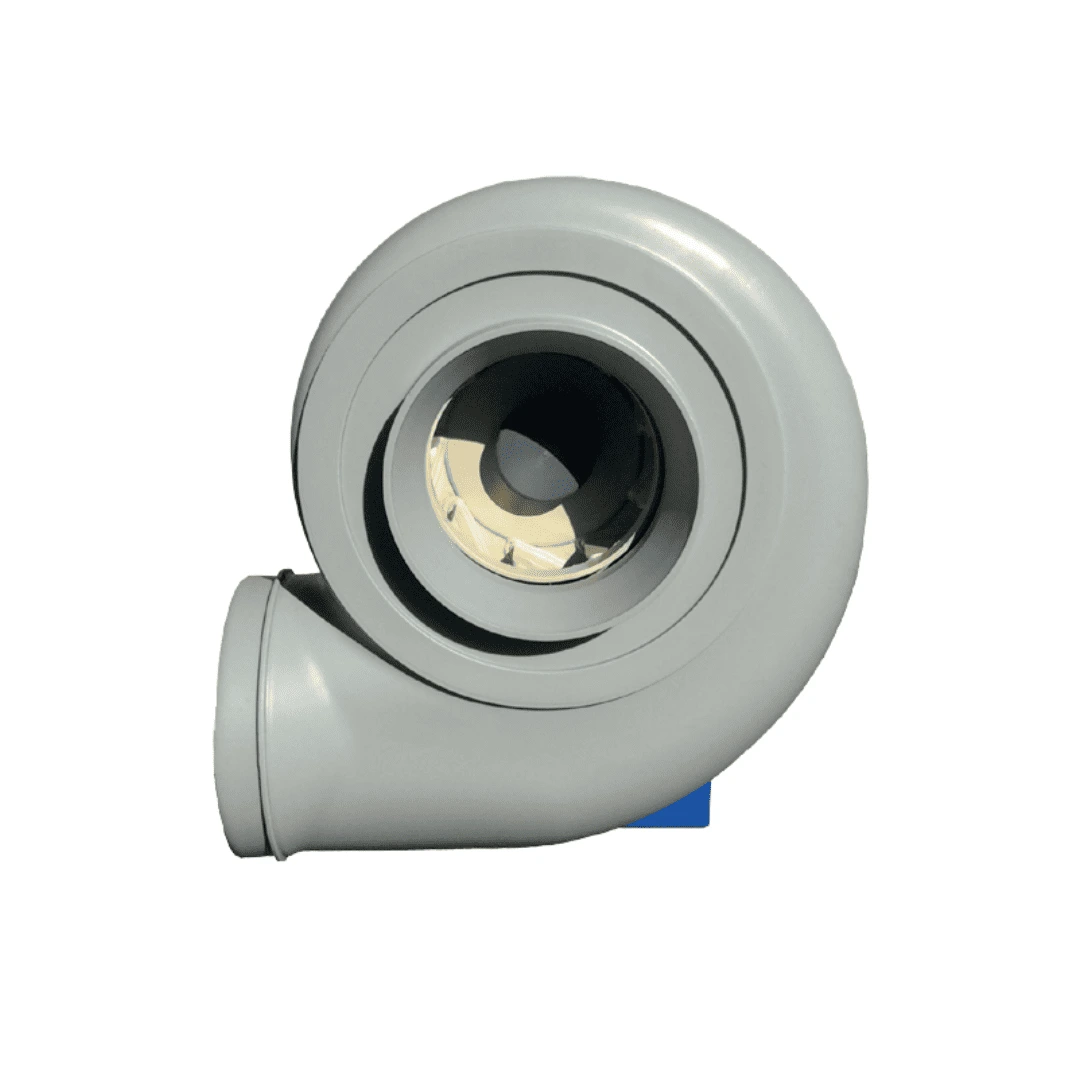

Série PQ

Les ventilateurs de la série PQ sont conçus en matière plastique injectée et disponibles en version sur chaise. Ils intègrent une turbine à réaction renforcée, assurant un rendement élevé et des pressions élevées, adaptés à des applications industrielles telles que la ventilation, les tours de lavage et le traitement des boues.

	Débit de 300 à 10 000 m3/h
	Volute totalement injectée en PE (existe en PP ou PPs)
	Turbine à réaction en PP
	Support moteur en acier traité verni époxy, ou acier inox
	Disponible en version ATEX pour les zones gaz ou poussières

Télécharger le catalogue

Demander un devis

Contactez-nous +33 4 42 70 63 90

UGS : V-PQ Catégorie : Ventilateurs & Accessoires Étiquette : Ventilateurs plastique Marque : ECRO®Référence :70606

Description

La série PQ de ventilateurs représente une solution de pointe conçue pour répondre aux exigences des environnements industriels les plus exigeants. Fabriqués en matière plastique injectée, ces ventilateurs sont disponibles dans une version sur chaise, ce qui les rend facilement intégrables dans divers systèmes de ventilation. L’intégration d’une turbine à réaction renforcée permet d’atteindre des rendements élevés tout en générant des pressions substantielles, ce qui en fait un choix idéal pour des applications telles que la ventilation industrielle, les tours de lavage et le traitement des boues. La versatilité de la série PQ se manifeste aussi par la disponibilité d’une version ATEX, qui garantit une utilisation en toute sécurité dans des zones potentiellement explosives, que ce soit pour des gaz ou des poussières.

– Débit variant de 300 à 10 000 m³/h, permettant une adaptation aux besoins spécifiques de chaque application.
– Volute fabriquée en polyéthylène, avec des options disponibles en polypropylène ou en polypropylène renforcé.
– Turbine conçue en polypropylène, offrant une robustesse et une durabilité accrues.
– Support moteur en acier traité verni époxy ou en acier inoxydable, garantissant une longévité exemplaire.
– Version ATEX disponible, optimisée pour les zones à risque de gaz ou de poussières.

La série PQ se positionne ainsi comme un choix stratégique pour les laboratoires, les industries, les salles blanches, les centres de recherche et les facultés, alliant performance, sécurité et adaptabilité.

Vous souhaitez télécharger les dessins DWG de la série PQ ?

Demander le téléchargement

	PQ 28			PQ 45
	PQ 31			PQ 50-100-LG
	PQ 35			PQ 56-112-LG
	PQ 40			PQ 63-132-LG

PQ de 28 à 35

PQ de 40 à 45

Type	Mot.Gr. Size	Mot. Kw	T/mn Rpm	A	B	C	D	E	F	G	H	I	L	N	P	Q	R	Y	X	Ø	Kg *	Kg **
PQ282	71	0.55	2850	208	255	40	225	195	190	70	350	210	220	280	120	190	316	18	35	11	20	33
PQ312	80	1.1	2850	240	280	40	250	200	210	70	410	230	240	320	150	230	355	17.5	40	11	32	55
PQ352	90	2.2	2850	260	312	40	280	237	230	55	445	290	270	355	150	230	390	17.5	40	11	40	62
PQ402	112	4	2850	290	356	40	315	252	264	55	495	340	330	325	270	315	365	20	40	11	57	70
PQ452	132	7.5	2850	324	400	40	355	287	295	55	550	330	415	370	270	340	410	20	40	11	72	102
* Montage standard ** Montage ATEX

Type	Mot.Gr. Size	Mot. Kw	T/mn Rpm	A	B	C	D	E	F	G	H	I	L	N	P	R	T	U	Y	X	X1	X2	Ø	Kg *	Kg **
PQ502	160	1.1	2850	360	460	50	400	355	355	80	630	395	530	385	345	421	335	781	18	25	30	15	14	130	152
PQ504	90	1.5	1450	360	460	50	400	355	355	80	630	395	300	289	197	325	335	636	18	25	30	15	14	32	68
PQ562	160	15	2850	410	490	50	450	365	380	80	710	410	550	445	345	481	355	889	18	25	40	15	14	105	115
PQ564	100	2.2	1450	410	490	50	450	365	380	80	710	410	310	289	197	325	355	721	18	25	40	15	14	105	115
PQ634	112	4	1450	445	610	50	500	415	420	80	800	505	340	337	237	373	400	740	18	25	40	15	14	108	117
* Montage standard ** Montage ATEX
