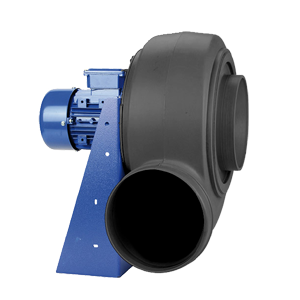

1 ventilateur plastique atex anticorrosif V P

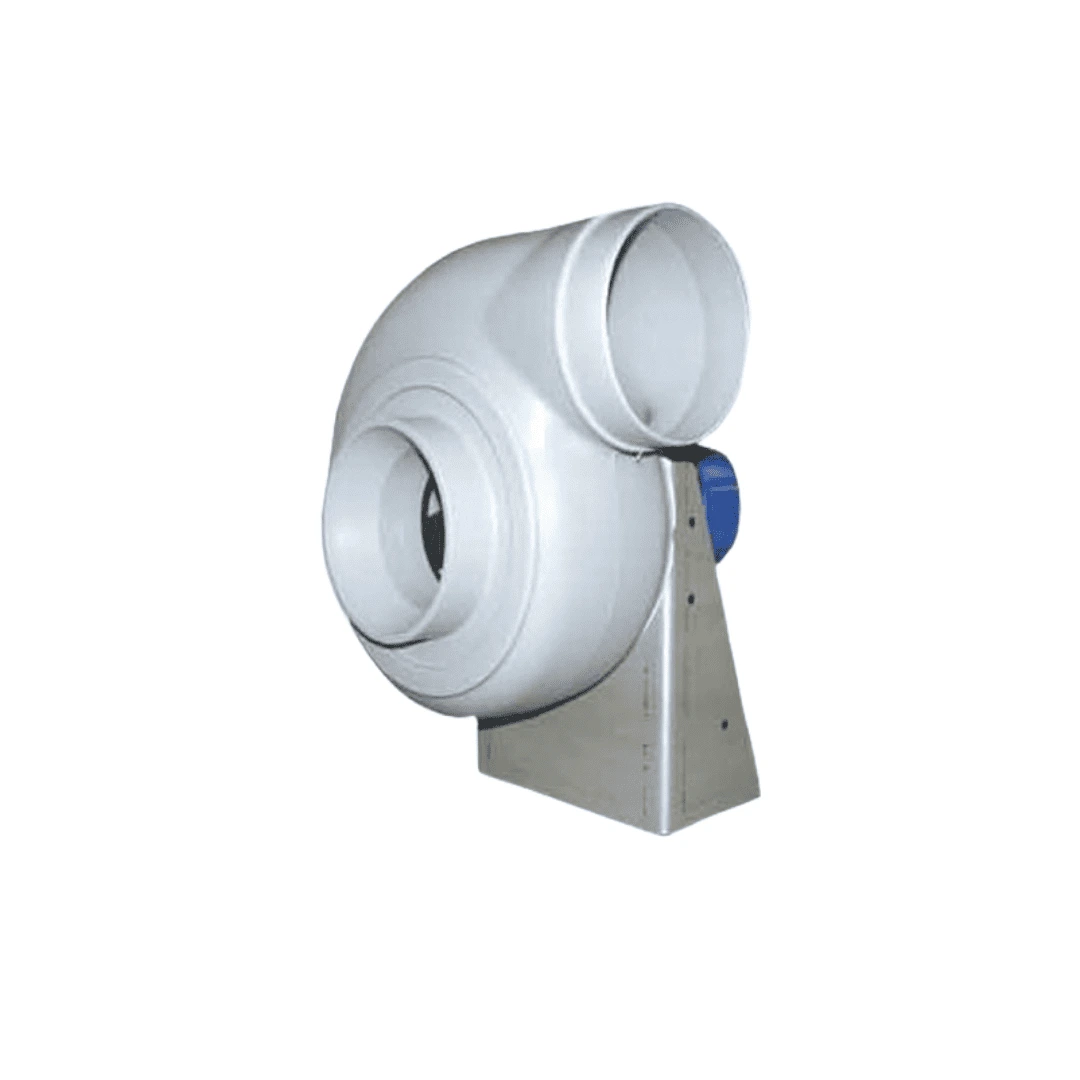

Série P / PT / P-CO

Les ventilateurs centrifuges de la série P / PT / P-CO sont entièrement fabriqués en plastique, offrant une volute orientable en 8 positions. Avec un rendement supérieur à 72%, ils permettent l’installation de moteurs de faible puissance pour des débits allant de 150 à 7000 m³/h. Adaptés à l’extraction de vapeurs corrosives, ils peuvent être utilisés sur des hottes de laboratoires, des sorbonnes, ou avec un caisson de filtration.

	Débit de 150 à 7000 m3/h
	Volute totalement injectée en PE (existe en PP, PPs, PPel, PEes, PEel)
	Turbine à réaction en PP (existe en PE ou PVDF)
	Support moteur en acier traité verni époxy ou acier inox. Moteur forme B5 montage 5 et visserie en acier inox
	Disponible en version ATEX pour les zones gaz ou poussières

Télécharger la documentation

Découvrir la série P avec moteurs EC

Demander un devis

Contactez-nous +33 4 42 70 63 90

UGS : V-P, V-PT, V-PCO Catégorie : Ventilateurs & Accessoires Étiquette : Ventilateurs plastique Marque : venplastRéférence :70599

Description

La série P / PT / P-CO de ventilateurs centrifuges se distingue par sa fabrication intégrale en plastique, ce qui les rend particulièrement adaptés pour des applications nécessitant une résistance accrue aux environnements corrosifs. Ces ventilateurs sont conçus avec une volute qui peut être orientée en huit positions différentes, permettant une flexibilité d’installation optimale. Avec un rendement supérieur à 72%, ils sont capables de fonctionner efficacement avec des moteurs de faible puissance pour des débits d’air allant de 150 à 7000 m³/h. Ces caractéristiques les rendent idéaux pour l’extraction de vapeurs corrosives, notamment dans les laboratoires, les sorbonnes, ainsi que dans les systèmes de filtration.

En outre, les ventilateurs de cette série sont équipés de turbines à réaction en polypropylène, avec la possibilité d’opter pour des matériaux alternatifs tels que le polyéthylène ou le PVDF, selon les besoins spécifiques des utilisateurs. Les moteurs, qu’ils soient monophasés ou triphasés, sont classés IP55 et sont montés hors du flux d’air, garantissant ainsi une durabilité et une protection accrues. Le support moteur est disponible en acier traité avec finition en vernis époxy ou en acier inoxydable, offrant une résistance supplémentaire à la corrosion. De plus, pour les applications dans des environnements potentiellement dangereux, des versions ATEX sont disponibles pour les zones à risque de gaz ou de poussières.

– Volute injectée en polyéthylène, avec options en polypropylène et autres matériaux spécialisés
– Turbine à réaction en polypropylène, avec options en polyéthylène et PVDF
– Moteurs IP55, disponibles en configurations monophasées ou triphasées, montés hors du flux d’air
– Support moteur en acier traité verni époxy ou en acier inoxydable
– Versions ATEX disponibles pour une utilisation dans des zones à risque de gaz ou de poussières

Vous souhaitez télécharger les dessins DWG de la série P ?

Demander le téléchargement

P20	P28	P40
P22	P31	P45
P25	P35

Série P

V-P202, V-P204, V-P222, V-P224, V-P252, V-P254, V-P282, V-P284, V-P312, V-P314, V-P316, V-P352, V-P354, V-P356, V-P404, V-P406, V-P452, V-P454

Type	Mot.Gr. Size	Mot. kW	T/min Rpm	A	B	C	D	E	F	G	H	I	L	N	P	Q	R	Y	X Ø	Kg*	Kg**
P202	63	0.18	2750	140	180	35	160	160	138	55	250	150	190	200	100	140	235	17.5	20	11	9
P204	63	0.12	1370	140	180	35	160	160	138	55	250	150	195	200	100	140	235	17.5	20	11	9
P222	63	0.25	2800	173	228	35	200	185	170	55	310	190	210	225	100	140	290	17.5	20	11	13
P224	63	0.12	1370	173	228	35	200	185	170	55	310	190	190	255	100	140	290	17.5	20	11	10
P252	71	0.37	2800	173	228	35	200	185	170	55	310	190	220	255	100	140	290	17.5	20	11	13
P254	63	0.12	1370	173	228	35	200	185	170	55	310	190	190	255	100	140	290	17.5	20	11	10
P282	80	0.75	2850	208	255	40	225	195	190	70	350	210	240	280	120	190	316	18	35	11	19
P284	63	0.18	1370	208	255	40	225	195	190	70	350	210	190	280	120	190	316	18	35	11	14
P312	90	1.50	2850	240	280	40	250	200	210	70	410	230	290	320	150	230	355	17.5	40	11	26
P314	71	0.25	1400	240	280	40	250	200	210	70	410	230	220	320	150	230	355	17.5	40	11	19
P316	71	0.18	930	240	280	40	250	200	210	70	410	230	210	320	150	230	355	17.5	40	11	19
P352	90	2.20	2870	260	312	40	280	237	230	55	445	270	290	355	150	230	390	17.5	40	11	32
P354	71	0.37	1400	260	312	40	280	237	230	55	445	270	220	355	150	230	390	17.5	40	11	23
P356	71	0.18	930	260	312	40	280	237	230	55	445	270	210	355	150	230	390	17.5	40	11	23
P404	80	0.55	1410	290	356	40	315	252	264	55	395	295	240	325	170	250	365	20	40	11	33
P406	71	0.25	920	290	356	40	315	252	264	55	395	295	240	325	170	250	365	20	40	11	30
P452	100	4.0	2860	324	400	40	355	287	295	55	550	330	415	370	270	340	410	20	40	11	57
P454	90	1.10	1410	324	400	40	355	287	295	55	550	330	290	370	170	250	410	20	40	11	40

*Montage standard – **Montage ATEX

Série PT

V-PT20, V-PT22, V-PT25, V-PT28, V-PT31, V-PT35, V-PT40, V-PT45

Type	A	B	C	D	E	F	G	H	I	L	N	P	Q	R	X	Z	Ø	d	Kg*
PT 20	140	180	35	160	160	138	55	285	150	145	345	345	485	375	40	35	11	19	18
PT 22	173	228	35	200	185	170	55	345	190	145	345	345	485	375	40	35	11	19	22
PT 25	173	228	35	200	185	170	55	345	190	145	345	345	485	375	40	35	11	19	25
PT 28	208	255	40	225	195	190	70	385	210	165	345	345	485	375	40	35	11	24	28
PT 31	240	280	40	250	200	210	70	445	230	165	507	420	560	550	40	35	11	24	36
PT 35	260	312	40	280	237	230	55	480	270	185	507	420	560	550	40	35	11	24	39
PT 40	290	356	40	315	252	264	55	530	295	185	507	420	560	550	40	35	11	28	48
PT 45	324	400	40	355	287	295	55	585	330	185	507	420	560	550	40	35	11	28	50

*Montage standard – **Montage ATEX

Série PCO

V-PCO204, V-PCO202, V-PCO224, V-PCO222, V-PCO254, V-PCO252, V-PCO284, V-PCO282, V-PCO316, V-PCO314, V-PCO312, V-PCO356, V-PCO354, V-PCO352, V-PCO406, V-PCO404, V-PCO456, V-PCO454

Type	Mot.Gr. Size	Mot. kW	T/min Rpm	A	B	C	D	E	F	G	Kg*	Kg**
P-CO 204	63	0.12	1450	570	540	550	160	85	500	320	15	23
P-CO 202	63	0.18	2750	570	540	550	160	85	500	320	15	23
P-CO 224	63	0.12	1370	570	540	580	200	85	500	320	16	24
P-CO 222	63	0.25	2800	570	540	580	200	85	500	320	19	26
P-CO 254	63	0.12	1370	570	540	580	200	85	500	320	16	24
P-CO 252	71	0.37	2800	570	540	580	200	85	500	320	19	26
P-CO 284	63	0.18	1370	570	540	600	225	85	500	320	20	29
P-CO 282	80	0.75	2850	570	540	600	225	85	500	320	25	39
P-CO 316	71	0.18	930	570	540	610	250	85	500	360	25	36
P-CO 314	71	0.25	1400	660	540	610	250	85	500	360	25	36
P-CO 312	90	1.50	2850	660	540	610	250	85	500	360	32	51
P-CO 356	71	0.18	930	660	540	640	280	85	500	360	29	40
P-CO 354	71	0.37	1400	660	540	640	280	85	500	360	29	40
P-CO 352	90	2.20	2870	660	540	640	280	85	500	360	38	57
P-CO 406	71	0.25	920	660	750	685	315	100	700	360	39	50
P-CO 404	80	0.55	1410	660	750	685	315	100	700	360	42	56
P-CO 456	80	0.37	920	660	750	710	355	100	700	360	46	60
P-CO 454	90	1.10	1410	660	750	710	355	100	700	360	49	70
