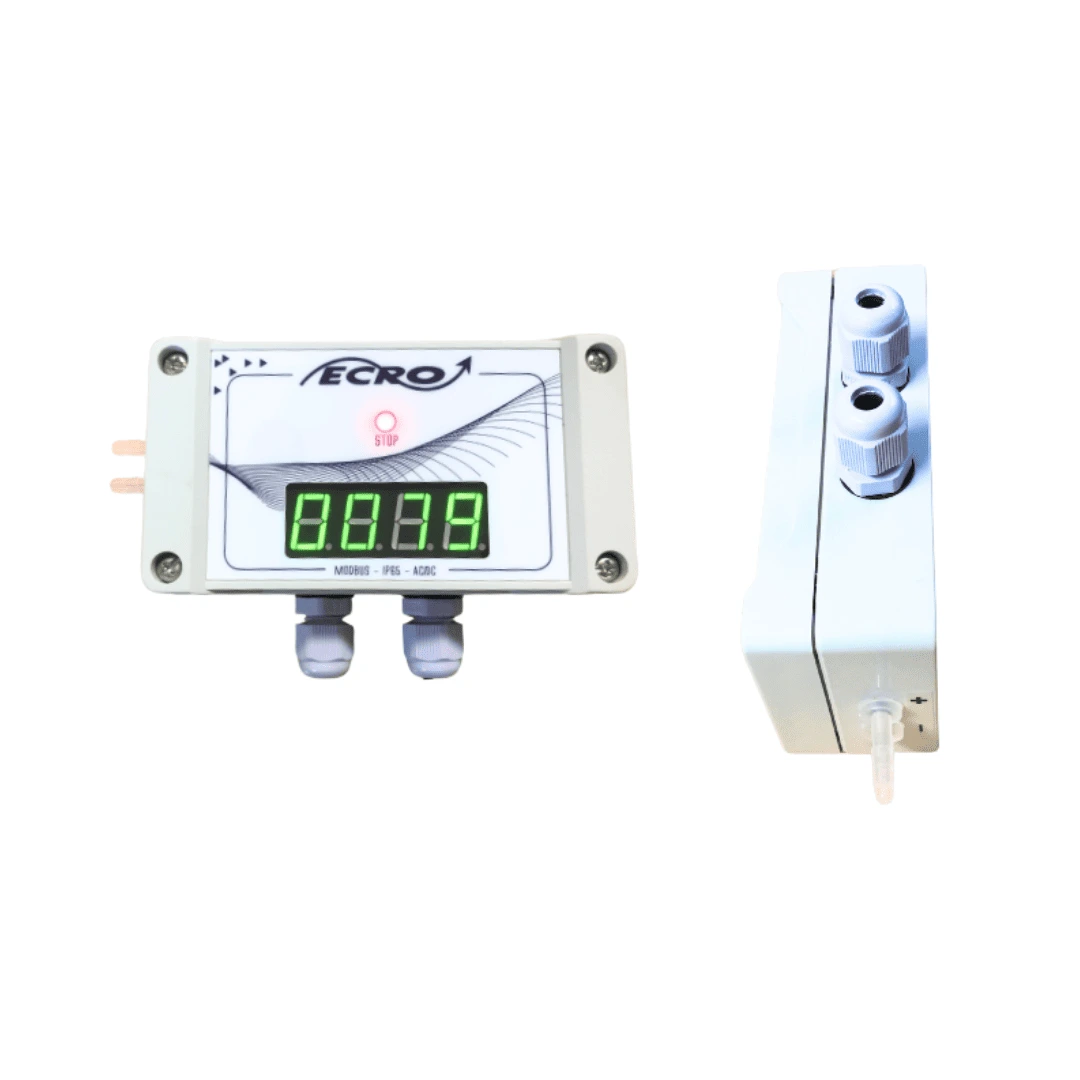

RDPA100
La gamme de régulateur de pression différentielle avec afficheur RDPA mesure avec précision les différences de pression jusqu’à 1000Pa selon le modèle. Il est utilisé dans des salles ou en gaine là où la dépression ou la surpression doit être connue et maintenue. Une sortie 0-10V permet la commande d’organes externes types variateurs de fréquences etc… Le protocole Modbus favorise le paramétrage de l’appareil et la lecture d’informations en cours (Pression / Tension de sortie / Alarme etc…).
- Capteur haute précision
- Disponible en version ambiance ou gaine
- Consommation : 50 mA?
- Température de fonctionnement: -40 à 85°C
- Signal de sortie: 0 – 10Vdc PID
- Dimensions hors tout: 137 x 88 x 40 mm
- Communicant Modbus
- Relais/Buzzer d’alarme
 |
 |
 |
 |
 |
  |
|||||
| Alimentation | Boîtier étanche | Precision 1Pa | Communicant | Sortie 0-10V | Applications |
Description
Description
Le régulateur de pression différentielle RDPA100 est un appareil de haute technologie, conçu pour des environnements où la précision de la mesure de la pression est cruciale. Capable de mesurer des différences de pression allant de -125 à 125 Pa, il assure une surveillance fiable des conditions de dépression ou de surpression. Grâce à son capteur haute précision, le RDPA100 offre une précision exceptionnelle de 3 % de la pleine échelle, garantissant ainsi des résultats d’une fiabilité inégalée. Sa dérive dans le temps est nulle, ce qui signifie que l’appareil conserve ses performances au fil du temps sans nécessiter de recalibrage fréquent.
Le RDPA100 dispose d’un affichage clair permettant une lecture facile des valeurs mesurées. Il est disponible en version ambiance ou gaine, ce qui offre une flexibilité d’installation selon les besoins spécifiques de chaque application. Conçu pour fonctionner dans une large plage de températures allant de -40 à 85 °C, il s’adapte à des conditions environnementales variées. En termes de connectivité, l’appareil est équipé d’une sortie analogique de 0 à 10V pour le contrôle d’équipements externes, ainsi qu’un protocole de communication Modbus qui facilite le paramétrage et la surveillance des données en temps réel. De plus, pour assurer une sécurité optimale, le régulateur intègre un relais et un buzzer d’alarme, avertissant immédiatement en cas de déviation des conditions normales. Avec une consommation électrique de seulement 50 mA, le RDPA100 représente une solution efficace tant sur le plan technique qu’énergétique.
Caractéristiques principales :
– Plage de mesure de -125 à 125 Pa
– Précision du capteur de 3 % de la pleine échelle
– Dérive dans le temps de 0 Pa/an
– Température de fonctionnement : -40 à 85 °C
– Dimensions : 137 x 88 x 40 mm
– Relais et buzzer d’alarme pour un suivi sécurisé
- Pour maintenir une pression constante dans un environnement
- Parce que la règlementation l’impose
- Que le débit de fuite de la pièce le permette
- Que les éléments aérauliques (de soufflage et d’extraction) soient correctement dimensionner pour atteindre et maintenir la pression demandée.
-
- Avec :
p: Poids de l’air (fonction de la température) (kg/m3)
∆V : Différence de débit volumique entre le soufflage et l’extraction (m3/h)
A : Surface totale des fuites du local (m2)
µ: Coefficient de décharge (dépendant de la géométrie de la pièce)
- Avec :
Sur le graphique ci-dessus, pour une différence de débit donnée (120 m3/h) si la surface totale des fuites diminue (de 0,01m2 à 0,005m2), on note une augmentation sensible de la différence de pression (de 15 Pa à 48 Pa).
Pour réguler une pression, l’estimation de la différence de l’air extrait / air introduit joue un rôle clé. Plus cette différence est petite, plus il est difficile d’obtenir une régulation stable. Dans ce contexte, il est compréhensible que, pour une pression ambiante donnée, certains laboratoires ne rencontrent aucun problème alors que d’autres atteignent les limites de fonctionnement.
Pour être en mesure de faire une estimation de la différence de volume d’air souhaitée (∆V) , il est possible de transformer l’équation (1)
Avec :
- ∆V : Différence de débit volumique (air soufflé – air extrait) [m3/h]
- ∆P set : Valeur de consigne de pression [Pa, kg/m. s2]
- p: Densité de l’air (20°C) = 1.2 kg/m3
- A : Surface de fuite [m2]
- µ : Coefficient de décharge pour des ouvertures (dépend de la géométrie de la pièce). Pour une géométrie ordinaire on prendra un µ à 0.72
- Pour un local a très bonne étanchéité :
v Surface totale des fuites A = 0,001 m2
Cela correspond à un écart d’environ 1 mm au-dessous d’une porte ou d’un trou de diamètre 3,5cm environ.
Pour un local avec une étanchéité standard:
Surface totale des fuites A = 0,015 m2
Cela correspond à un écart d’environ 15 mm au-dessous de la porte ou d’un trou circulaire avec un diamètre d’environ 14 cm.
Dans notre premier exemple de calcul (16.7 m3/h), pour maintenir une pression stable on comprend qu’il faudra des systèmes très sensibles et très précis. Dans le second cas (251m3/h), la tâche devient plus facile mais nécessite un débit plus grand que l’installation devra permettre.
