Aile de mesure pour conduit – Débitmètre | PVC
Les ailes de mesure pour conduit sont conçues pour mesurer le débit d’air dans les réseaux aérauliques existants.
Basées sur le principe de mesure par pression différentielle de type tube de Pitot, elles permettent de relever les pressions totales et statiques en plusieurs points du conduit. Cette mesure multipoint, répartie selon le diamètre et la géométrie de la gaine, permet d’obtenir une estimation fiable et représentative du débit d’air circulant dans le réseau.
Ces dispositifs sont particulièrement adaptés aux installations de ventilation, d’extraction et de traitement d’air, notamment dans les laboratoires, industries chimiques, salles propres et environnements industriels.
La technologie utilisée permet d’obtenir des mesures précises à partir de vitesses d’air de 1,0 m/s, facilitant ainsi le contrôle et l’équilibrage des réseaux aérauliques.
Description
Description

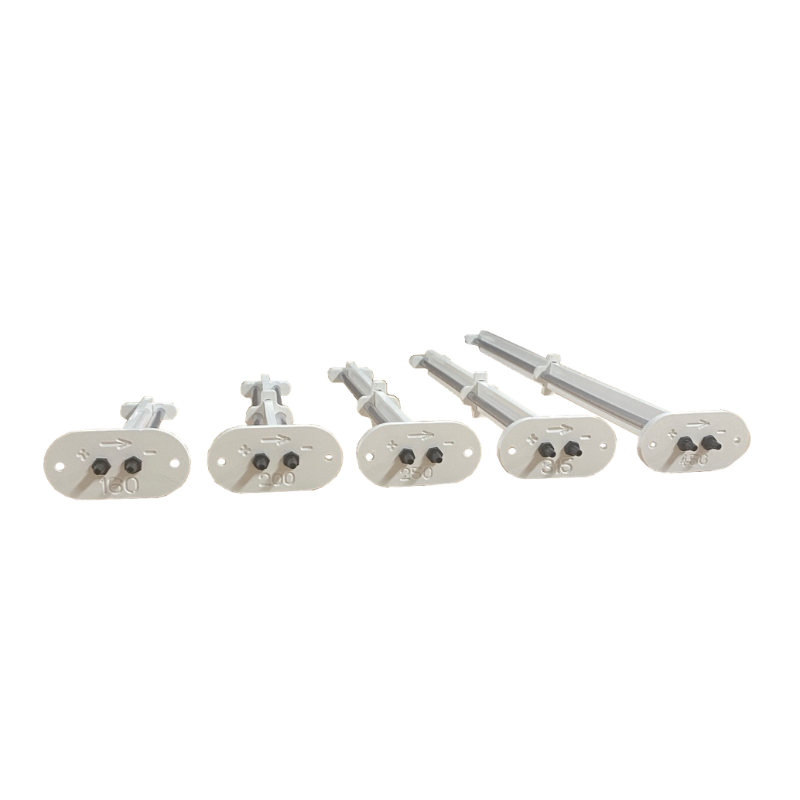

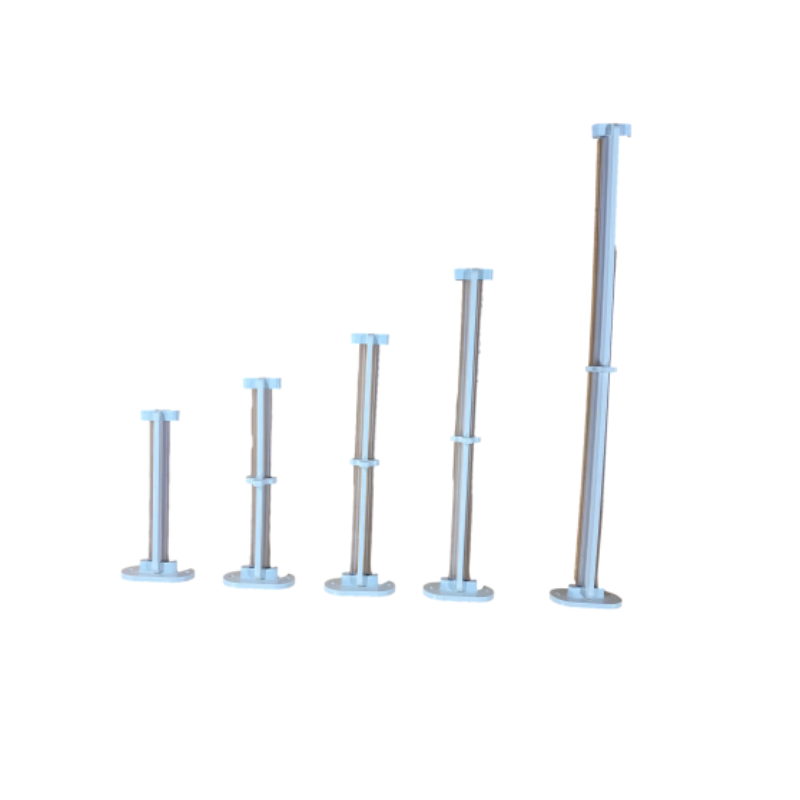

L’aile de mesure pour conduit en PVC, également appelée débitmètre d’air pour gaine, est un dispositif destiné à la mesure précise du débit d’air dans les réseaux aérauliques.
Basée sur le principe de mesure par pression différentielle de type tube de Pitot, l’aile de mesure permet de relever les pressions totales et statiques en plusieurs points du conduit. Cette mesure multipoint permet d’obtenir une moyenne représentative du profil de vitesse dans la gaine, garantissant ainsi une évaluation fiable du débit d’air circulant dans l’installation.
Conçue pour s’intégrer facilement dans les réseaux de ventilation et d’extraction, notamment en PVC pour environnements corrosifs, cette solution est particulièrement adaptée aux laboratoires, industries chimiques, salles blanches, centres de recherche et installations de traitement d’air.
Elle permet aux exploitants et aux responsables techniques d’assurer le contrôle et l’équilibrage des réseaux aérauliques, indispensables au bon fonctionnement des systèmes de ventilation.
| Référence | Diamètre de gaine | Plage de débit |
|---|---|---|
| EA-AILE.P100 | 100 mm | 30 à 300 m³/h |
| EA-AILE.P125 | 125 mm | 40 à 450 m³/h |
| EA-AILE.P160 | 160 mm | 30 à 800 m³/h |
| EA-AILE.P200 | 200 mm | 50 à 1200 m³/h |
| EA-AILE.P250 | 250 mm | 100 à 2000 m³/h |
| EA-AILE.P315 | 315 mm | 150 à 3000 m³/h |
| EA-AILE.P355 | 355 mm | 250 à 4000 m³/h |
| EA-AILE.P400 | 400 mm | 400 à 5000 m³/h |
| EA-AILE.P450 | 450 mm | 600 à 6000 m³/h |
| EA-AILE.P500 | 500 mm | 700 à 8000 m³/h |
